钢水取样器的注意事项及优点

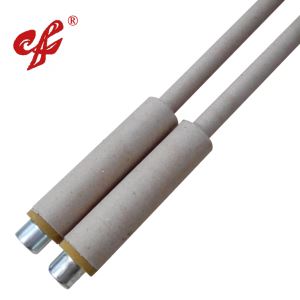

　　钢水取样器分为单室和双室结构,具有使用方便等特点,取样器用于现场快速节省时间又保证钢的质量，以达到减少废品、提高经济效益的目的。生产的取样器：用于精练及炉后大包，中间包中不需脱氧的钢水取样。用于转炉、电炉、平炉等需要脱氧的钢水取样。取样成功率98%以上、钢样饱满、质密光华、无气孔。取样器样式可按用户要求制作。主要特点与适用范围用于快速取出成型钢样供光谱分析。具有结构简单、应用方便等优势。

　　二、钢水取样器的注意事项

　　1.取样器在保存期间必须防止受潮；

　　2.钢水温度必须在1500℃以上取样；

　　3.避免强烈震动，以防止石英管破碎；

　　4.使用时必须把取样器放在60℃烘箱中烘烤10小时；

　　5.钢水取样器插入钢水中的深度、停留时间要严格按规定执行。钢样样品尺寸杯盒内样品（mm）石英管内样品（mm）直径厚度重量（g）直径长度重量（g）Φ38 17 150Φ6 14~35 31~77取样枪常见的型号与规格KQ-2M（为2m长取样枪）；KQ-2.5M（为2.5m长取样枪）KQ-3M（为3m长取样枪）；KQ-3.5M（为3.5m长取样枪）

　　6.要用直径3mm,长200mm真空玻璃管钢水取样管，用于化验钢水中氮、氢、氧含量。

　　三、钢水取样器的优点

　　1.钢水取样器操作工艺简单，便于操作者掌握；

　　2.炉前钢水取样器只要插入钢液面以下300毫米．停留5～8秒钟，即可取出钢掸。并且试样代表性强不受样勺取样的人为因素干扰；

　　3.注台成品取样器，只要取样器石英管头与注流接触2～3秒，即可取出钢样。在取样过程中不需控流．安全可靠；

　　4.炉前过程取样器和炉后成品样沸腾钢取样器，里面裴有定量(0．5克)的脱氧铝，因此试验检验结果不受加铝量多少的影响；

　　5.取出的钢样冷却后，贴上标签送给化验室磨光即可检验，化验速度比原样模样快2分钟；

　　6.由于取样器试样贴标签，取消了使用多年的钢钎。
